鋁合金絞線
產品類別：鋁合金絞線
產品名稱：鋁合金絞線
點擊次數：
摘要：
鋁合金絞線也稱鋁鎂硅合金架空導線，110KV鋁合金絞線，華威鋁合金絞線出口美德等發達國家，自從2008年投入生產鋁合金絞線以來，產品質量一直比較穩定，生產效率高，在國內市場占有率較高
產品名稱：鋁合金絞線
點擊次數：
摘要：
鋁合金絞線也稱鋁鎂硅合金架空導線，110KV鋁合金絞線，華威鋁合金絞線出口美德等發達國家，自從2008年投入生產鋁合金絞線以來，產品質量一直比較穩定，生產效率高，在國內市場占有率較高
鋁合金絞線的參數和性能：
鋁合金絞線(AAAC)
一、標準
本產品按GB9329-88、GB/T1179-1999及美國標準ASTM-B399、ASTM-B711生產制造，鋁合金絞線具有很好的抗拉強度，而其導電率只比鋁線降低10%左右，可用于一般大跨越輸電線路上。
二、名稱、型號及適用范圍
| 名稱 | 型號 | 適用范圍 | |
| GB9329-88 | GB/T1179-1999 | ||
| 鋁合金絞線(AAAC) | LHAJ、LHBJ | JLHA2、JLHA1 | 適用于架空大跨越電力傳輸線路。適用于大跨度或重冰雪的架空傳輸線路。在沿海或有腐蝕氣候的工地可選用防腐型。 |

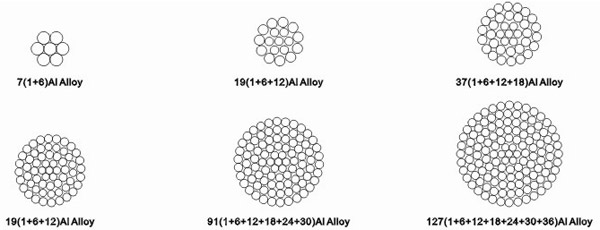

三、產品結構示意圖
鋁合金絞線(AAAC)
四、主要性能參數
鋁合金絞線LHAJ、LHBJ GB9329-88
| 標稱截面(mm2) | 結構根數/直徑 | 計算截面積(mm2) | 外徑 | 計算重量(kg/km) | 計算拉斷力(kN) | 20℃時直流電阻不大于(Ω/km) | 交貨長度不小于 |
| 10 | 7/1.35 | 10.02 | 4.05 | 27.4 | 2.80 | 3.31596 | 4000 |
| 16 | 7/1.71 | 16.08 | 5.13 | 44.0 | 4.49 | 2.06673 | 4000 |
| 25 | 7/2.13 | 24.94 | 6.39 | 68.2 | 6.79 | 1.33204 | 3000 |
| 35 | 7/2.52 | 34.91 | 7.56 | 95.5 | 9.75 | 0.95165 | 2000 |
| 50 | 7/3.02 | 50.14 | 9.06 | 137.1 | 14.00 | 0.66262 | 1500 |
| 70 | 7/3.57 | 70.17 | 10.71 | 191.6 | 19.57 | 0.47418 | 1250 |
| 95 | 7/4.16 | 95.14 | 12.48 | 260.2 | 26.57 | 0.34921 | 1000 |
| 120 | 19/2.84 | 120.36 | 14.20 | 330.9 | 33.62 | 0.27745 | 1500 |
| 150 | 19/3.17 | 149.96 | 15.85 | 412.2 | 41.88 | 0.2269 | 1250 |
| 185 | 19/3.52 | 184.90 | 17.60 | 508.3 | 51.64 | 0.18061 | 1000 |
| 210 | 19/3.75 | 209.85 | 18.75 | 576.8 | 58.61 | 0.15613 | 1000 |
| 240 | 19/4.01 | 239.96 | 20.05 | 659.6 | 67.02 | 0.13917 | 1000 |
| 300 | 37/3.21 | 299.43 | 22.47 | 825.2 | 83.63 | 0.11181 | 1000 |
| 400 | 37/3.71 | 399.98 | 25.97 | 1102.3 | 111.71 | 0.08370 | 1000 |
| 500 | 37/4.15 | 500.48 | 29.05 | 1379.2 | 139.78 | 0.06689 | 1000 |
| 630 | 61/3.63 | 631.30 | 32.67 | 1742.2 | 176.32 | 0.05310 | 1000 |
| 800 | 61/4.09 | 801.43 | 36.81 | 2211.7 | 223.84 | 0.04183 | 1000 |
| 1000 | 61/4.57 | 1000.58 | 41.13 | 2761.3 | 279.46 | 0.03351 | 1000 |
鋁合金絞線JLHA1 GB/T1179-1999
| 規格號 | 面積(mm2) | 單線根數(n) | 直徑 | 單位長度質量(kg/km) | 額定抗拉力(kN) | 20℃時直流電流(Ω/km) | |
| 單線 | 絞線 | ||||||
| 16 | 18.4 | 7 | 1.83 | 5.49 | 50.4 | 5.43 | 1.7896 |
| 25 | 28.8 | 7 | 2.29 | 6.86 | 78.7 | 8.49 | 1.1453 |
| 40 | 46.0 | 7 | 2.89 | 8.68 | 125.9 | 13.58 | 0.7158 |
| 63 | 72.5 | 19 | 3.63 | 10.9 | 198.3 | 21.39 | 0.4545 |
| 100 | 115 | 19 | 2.78 | 13.9 | 316.3 | 33.95 | 0.2877 |
| 125 | 144 | 19 | 3.10 | 15.5 | 395.4 | 42.44 | 0.2302 |
| 160 | 184 | 19 | 3.51 | 17.6 | 506.1 | 54.32 | 0.1798 |
| 200 | 230 | 19 | 3.93 | 19.6 | 632.7 | 67.91 | 0.1439 |
| 250 | 288 | 19 | 4.39 | 22.0 | 790.8 | 84.88 | 0.1151 |
| 315 | 363 | 37 | 3.53 | 24.7 | 998.9 | 106.95 | 0.0916 |
| 400 | 460 | 37 | 3.98 | 27.9 | 1268.4 | 135.81 | 0.0721 |
| 450 | 518 | 37 | 4.22 | 29.6 | 1426.9 | 152.79 | 0.0641 |
| 500 | 575 | 37 | 4.45 | 31.2 | 1585.5 | 169.76 | 0.0577 |
| 560 | 645 | 61 | 3.67 | 33.0 | 1778.4 | 190.14 | 0.0516 |
| 630 | 725 | 61 | 3.89 | 35.0 | 2000.7 | 213.9 | 0.0458 |
| 710 | 817 | 61 | 4.13 | 37.2 | 2254.8 | 241.07 | 0.0407 |
| 800 | 921 | 61 | 4.38 | 39.5 | 2540.6 | 271.62 | 0.0361 |
| 900 | 1036 | 91 | 3.81 | 41.8 | 2861.1 | 305.58 | 0.0321 |
| 1000 | 1151 | 91 | 4.01 | 44.1 | 3179.0 | 339.53 | 0.0289 |
| 1120 | 1289 | 91 | 4.25 | 46.7 | 3560.5 | 380.27 | 0.02588 |
| 1250 | 1439 | 91 | 4.49 | 49.4 | 3937.7 | 424.41 | 0.0231 |
鋁合金絞線JLHA2 GB/T1179-1999
| 規格號 | 面積(mm2) | 單線根數(n) | 直徑 | 單位長度質量(kg/km) | 額定抗拉力(kN) | 20℃時直流電流(Ω/km) | |
| 單線 | 絞線 | ||||||
| 16 | 18.6 | 7 | 1.84 | 5.52 | 50.8 | 6.04 | 1.7896 |
| 25 | 29 | 7 | 2.30 | 6.90 | 79.5 | 9.44 | 1.1453 |
| 40 | 46.5 | 7 | 2.91 | 8.72 | 127.1 | 15.10 | 0.7158 |
| 63 | 73.2 | 19 | 3.65 | 10.9 | 200.2 | 23.06 | 0.4545 |
| 100 | 116 | 19 | 2.79 | 14.0 | 319.3 | 37.76 | 0.2877 |
| 125 | 145 | 19 | 3.12 | 15.6 | 399.2 | 47.20 | 0.2302 |
| 160 | 186 | 19 | 3.53 | 17.6 | 511.0 | 58.56 | 0.1798 |
| 200 | 232 | 19 | 3.95 | 19.7 | 638.7 | 73.20 | 0.1439 |
| 250 | 290 | 19 | 4.41 | 22.1 | 798.4 | 91.50 | 0.1151 |
| 315 | 366 | 37 | 3.55 | 24.8 | 1008.4 | 115.29 | 0.0916 |
| 400 | 465 | 37 | 4.00 | 28.0 | 1280.5 | 146.40 | 0.0721 |
| 450 | 523 | 37 | 4.24 | 29.7 | 1440.5 | 164.70 | 0.0641 |
| 500 | 581 | 37 | 4.47 | 31.3 | 1600.6 | 183.00 | 0.0577 |
| 560 | 651 | 61 | 3.69 | 33.2 | 1795.3 | 204.96 | 0.0516 |
| 630 | 732 | 61 | 3.91 | 35.2 | 2019.8 | 230.58 | 0.0458 |
| 710 | 825 | 61 | 4.15 | 37.3 | 2276.2 | 259.86 | 0.0407 |
| 800 | 930 | 61 | 4.40 | 39.6 | 2564.8 | 292.8 | 0.0361 |
| 900 | 1046 | 91 | 3.83 | 42.1 | 2888.3 | 329.40 | 0.0321 |
| 1000 | 1162 | 91 | 4.03 | 44.4 | 3209.3 | 366.00 | 0.0289 |
| 1120 | 1301 | 91 | 4.27 | 46.9 | 3594.4 | 409.92 | 0.0258 |
鋁合金絞線(AAAC) ASTM-B399
| 代碼字 | 導線規格 | 結構/根 | 截面積 | 導線直徑 | 單位長度質量 | 額定強度 | 20℃時直流電阻Ω/km |
| AWG(MCM) | No./mm | mm2 | mm | kg/km | kgf | Ohms/km | |
| 4 | 7/1.96 | 21.14 | 5.89 | 57.89 | 685 | 1.586 | |
| Alton | 48.69(4) | 7/2.12 | 24.67 | 6.35 | 67.56 | 799 | 1.3557 |
| 2 | 7/2.47 | 33.65 | 7.42 | 92.14 | 1091 | 0.9987 | |
| Amas | 77.47(2) | 7/2.67 | 39.26 | 8.02 | 107.5 | 1275 | 0.8547 |
| 1/0 | 7/3.12 | 53.49 | 9.35 | 146.5 | 1733 | 0.6259 | |
| Azusa | 123.3(1/0) | 7/3.37 | 62.46 | 10.11 | 171 | 2019 | 0.5365 |
| 2/0 | 7/3.5 | 67.45 | 10.52 | 184.7 | 2090 | 0.4974 | |
| Anahelm | 155.4(2/0) | 7/3.78 | 78.75 | 11.35 | 215.16 | 2447 | 0.4264 |
| 3/0 | 7/3.93 | 85.00 | 11.79 | 232.7 | 2641 | 0.3945 | |
| Amherst | 195.7(3/0) | 7/4.25 | 99.2 | 12.75 | 271.5 | 3079 | 0.3373 |
| 4/0 | 7/4.42 | 107.2 | 13.26 | 293.7 | 3334 | 0.3119 | |
| Altiance | 246.9(4/0) | 7/4.77 | 125.1 | 14.3 | 342.6 | 3885 | 0.2678 |
| 250 | 19/2.91 | 126.7 | 14.58 | 346.9 | 3997 | 0.2651 | |
| 300 | 19/3.19 | 152.1 | 15.89 | 418.6 | 4772 | 0.2206 | |
| Butte | 321.8 | 19/3.26 | 158.5 | 16.31 | 434 | 4976 | 0.2112 |
| 350 | 19/3.45 | 177.3 | 17.25 | 485.5 | 5333 | 0.1886 | |
| Canton | 394.5 | 19/3.66 | 199 | 18.31 | 547.4 | 6016 | 0.1676 |
| 400 | 19/3.69 | 202.7 | 18.44 | 555.1 | 6098 | 0.1649 | |
| 450 | 19/3.91 | 228 | 19.56 | 624.4 | 6862 | 0.1468 | |
| Calro | 465.4 | 19/3.98 | 235.8 | 19.89 | 645.7 | 7097 | 0.1431 |
| 500 | 19/4.12 | 253.4 | 20.6 | 693.6 | 7617 | 0.1322 | |
| 550 | 37/3.10 | 278.7 | 21.67 | 762.9 | 8555 | 0.12 | |
| Darien | 559.5 | 19/4.36 | 283.5 | 21.79 | 776.3 | 8525 | 0.1181 |
| 600.0 | 37/3.23 | 304 | 22.63 | 832 | 9330 | 0.1105 | |
| 650.0 | 37/3.37 | 329.4 | 23.57 | 909.8 | 10105 | 0.1015 | |
| Elgin | 652.4 | 19/4.71 | 330.6 | 23.55 | 970.6 | 9942 | 0.1012 |
| 700 | 37/3.49 | 354.5 | 24.46 | 910.6 | 10401 | 0.09464 | |
| Flint | 740.8 | 37/3.59 | 375.4 | 25.15 | 1028 | 11013 | 0.08944 |
| 750 | 37/3.62 | 380.2 | 25.32 | 1041 | 11216 | 0.08976 | |
| 800 | 37/3.37 | 405.4 | 26.14 | 1109 | 11930 | 0.08285 | |
| 900 | 37/3.96 | 456.3 | 27.74 | 1249 | 13460 | 0.07351 | |
| Greeley | 927.2 | 37/4.02 | 469.8 | 28.14 | 1287 | 13868 | 0.07133 |
| 1000 | 37/4.18 | 506.7 | 29.24 | 1388 | 14887 | 0.06597 | |
| 1077.4 | 61/3.38 | 483.4 | 30.42 | 1496 | 15907 | 0.0612 | |
| 1165.1 | 61/3.51 | 523.7 | 31.59 | 1617 | 17233 | 0.05675 | |
| 1250 | 61/3.63 | 633.3 | 32.67 | 1733 | 18354 | 0.05306 | |
| 1259.6 | 61/3.65 | 564 | 32.85 | 1748 | 18558 | 0.05248 | |
| 1348.8 | 61/3.78 | 604.2 | 34.02 | 1872 | 19884 | 0.04893 | |
| 1439.2 | 61/3.9 | 644.5 | 35.1 | 1997 | 21209 | 0.04597 | |
| 1500 | 61/3.98 | 760 | 35.82 | 2081 | 22127 | 0.04414 | |
| 1750 | 61/4.3 | 866.7 | 38.7 | 2429 | 25798 | 0.03781 |
