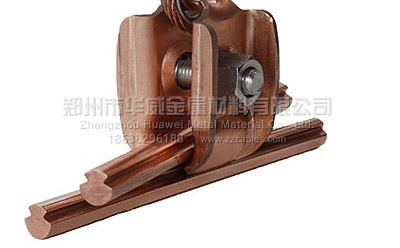

鎂銅合金接觸線
產品類別：電氣化鐵路接觸網產品
產品名稱：鎂銅合金接觸線
點擊次數：
摘要：
鎂銅合金接觸線也叫銅鎂合金導線，銅鎂合金電車線，鎂銅導線，鎂銅電車線，鎂銅合金接觸線抗拉強度高，鎂銅合金接觸線機械性能高，其懸掛張力可充分適應高傳波速度對懸掛導線的要求
產品名稱：鎂銅合金接觸線
點擊次數：
摘要：
鎂銅合金接觸線也叫銅鎂合金導線，銅鎂合金電車線，鎂銅導線，鎂銅電車線，鎂銅合金接觸線抗拉強度高，鎂銅合金接觸線機械性能高，其懸掛張力可充分適應高傳波速度對懸掛導線的要求
鎂銅合金接觸線的參數和性能：
鎂銅合金接觸線結構：CTM、CTMH
鎂銅合金接觸線(CTM、CTMH)采用的是 TB/T2809-2005的標準生產
鎂銅合金接觸線的規格和尺寸偏差如表：
| 規格 （標稱 截面積） mm 2 |
計算 截面積 mm 2 |
尺寸及偏差 | 角度及偏差 | 參考單 位質量 kg/km |
|||||||
| A ±1% |
B ±2% |
C ±2% |
D +4% -2% |
E | K | R | G ° | H ° | |||
| ±1° | |||||||||||
| 85 | 86 | 10.80 | 10.76 | 9.40 | 7.24 | 6.80 | 4.60 | 0.40 | 27° | 51° | 769 |
| 110 | 111 | 12.34 | 12.34 | 9.73 | 7.24 | 6.80 | 4.47 | 0.40 | 27° | 51° | 992 |
| 120 | 121 | 12.90 | 12.90 | 9.76 | 7.24 | 6.80 | 4.35 | 0.40 | 27° | 51° | 1082 |
| 150 | 151 | 14.40 | 14.40 | 9.71 | 7.24 | 6.80 | 4.00 | 0.40 | 27° | 51° | 1350 |
注：參考單位質量按密度8.94/cm3 計算
機械性能如表：
| 型 號 | 抗拉強度Mpa不小于 | 拉斷力KN不小于 | 伸長率(%) 不小于 |
扭轉(破壞) 圈數不小于 |
反復彎曲(破壞) | 卷繞 | |||
| 未軟化 | 軟化后 | 彎曲半徑 | 次數不小于 | 彎曲半徑 | 次數不小于 | ||||
| CTM110 | 440 | 48.84 | 43.96 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTM120 | 430 | 52.03 | 46.83 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTM150 | 420 | 63.42 | 57.08 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTMH110 | 500 | 55.50 | 49.95 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTMH120 | 490 | 59.29 | 53.36 | 3.0 | 5 | 30 | 6 | 2d | 3 |
| CTMH150 | 470 | 70.97 | 63.87 | 3.0 | 5 | 30 | 6 | 2d | 3 |
